Máquina Perfiladora de Brida TDCF para Conductos Rectangulares HVAC
¿Para qué se utiliza una máquina perfiladora de bridas TDC?

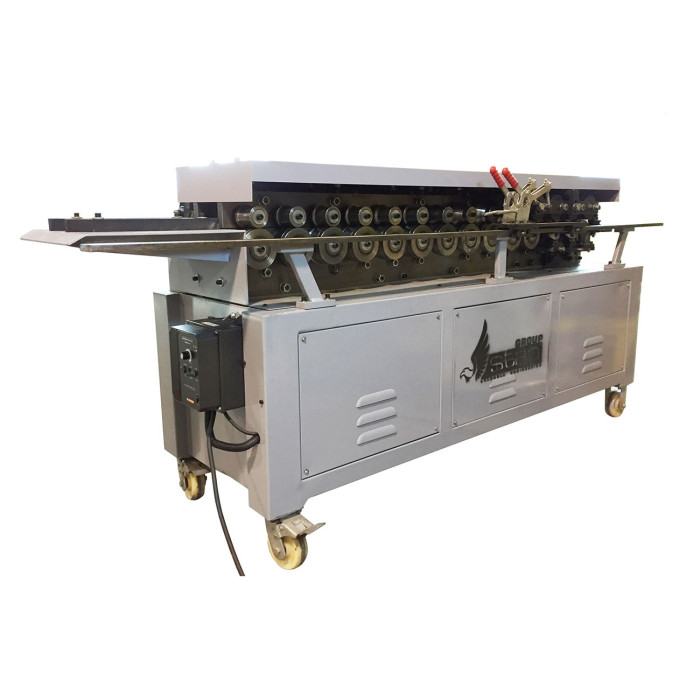

La TDCF Flange & Cleats Roll Former ha sido desarrollada para fabricar perfiles de brida tipo Transverse Duct Connector (TDC) utilizados en la producción de conductos rectangulares para sistemas HVAC. Gracias a su tecnología de perfilado por rodillos, permite obtener perfiles uniformes y de alta precisión, facilitando un montaje rápido y seguro de los conductos.
Además de formar las bridas, la máquina también fabrica cleats (rieles o perfiles de unión), permitiendo producir ambos componentes con un solo equipo. Esto reduce el número de operaciones, mejora el flujo de trabajo y aumenta considerablemente la productividad del taller.
En comparación con los métodos tradicionales, donde es necesario cortar, preparar los bordes, ajustar las esquinas y fijar las piezas manualmente, esta perfiladora automatiza gran parte del proceso, reduciendo el tiempo de fabricación, mejorando la precisión dimensional y disminuyendo los costos de mano de obra.
El equipo puede configurarse para producir perfiles de brida planos o perfiles reforzados con ranura. La ranura integrada incrementa la rigidez de la unión y crea un canal ideal para aplicar selladores, masillas o adhesivos utilizados durante el ensamblaje de los conductos.
El sistema de corte incorporado aprovecha incluso las tiras estrechas y los sobrantes de chapa para fabricar cleats listos para usar, reduciendo el desperdicio de material y optimizando el rendimiento de cada lámina.
Los perfiles obtenidos son compatibles con los sistemas estándar de esquinas para conexiones Transverse Duct Connector (TDC), así como con equipos automáticos de inserción de esquinas utilizados habitualmente en la industria HVAC.
Su estructura de acero de alta resistencia y el sistema de rodillos mecanizados con precisión garantizan un funcionamiento estable, bajas vibraciones y una calidad constante incluso durante jornadas de producción intensiva.
La máquina trabaja con acero galvanizado, acero inoxidable y otros materiales utilizados en la fabricación de conductos de ventilación rectangulares para edificios comerciales e instalaciones industriales.
Especificaciones Técnicas
- Velocidad de perfilado: 45 pies/min
- Estaciones de conformado: 15
- Espesor del material: calibre 18–24
- Motor principal: 5 HP
- Alimentación eléctrica: 220–240 V, 60 Hz, trifásica
- Dimensiones (L × A × H): 110" × 30" × 48"
- Peso: 2.100 lb
Aplicaciones
- Fabricación de conductos rectangulares HVAC
- Sistemas de ventilación comercial
- Redes de distribución de aire industrial
- Piezas especiales y accesorios para conductos
- Conductos de impulsión y retorno de aire
Ventajas Principales
- Produce bridas tipo TDC y cleats en un solo equipo.
- Permite fabricar perfiles planos o reforzados con ranura.
- La ranura facilita la aplicación de sellador o adhesivo durante el montaje.
- El sistema de corte integrado transforma los recortes de chapa en cleats reutilizables.
- Compatible con los sistemas estándar de esquinas para conexiones TDC.
- Perfilado de alta precisión para uniones exactas y repetibles.
- Construcción robusta para trabajo continuo en entornos industriales.
- Funcionamiento estable con bajo nivel de vibraciones.
- Apta para acero galvanizado y acero inoxidable.
- Mantenimiento sencillo y larga vida útil de los rodillos.
- Reduce el desperdicio de material y optimiza los costos de producción.
La TDCF Flange Forming Machine es una solución eficiente para fabricantes de conductos HVAC que buscan aumentar la productividad, mejorar la calidad del ensamblaje y reducir los tiempos de fabricación sin comprometer la precisión del perfil obtenido.
```
